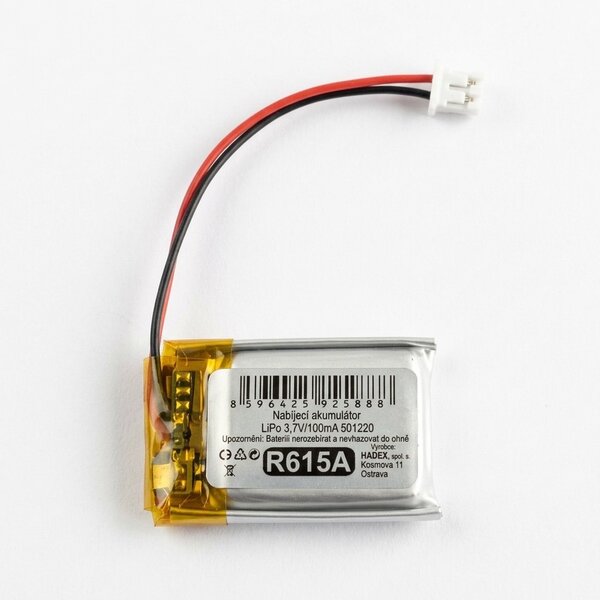

LiPo Akku 3,7V 100mAh 501220 mit JST-PH-Stecker und Schutzschaltung

Kleine LiPo-Zelle mit 3,7 V und 100 mAh für Schaltungen mit geringem, gleichmäßigem Stromverbrauch.

21 × 12 × 5 mm inkl. Schutzplatine – passt in Wearables, Anhänger und flache Sensorgehäuse, wo größere Zellen keinen Platz finden.
JST-PH-Stecker (2 mm) – steckt direkt an Feather-Boards und die meisten Einzellen-Lademodule, ohne Löten.
Integrierte Schutzschaltung – schützt die Zelle vor Überladung und Tiefentladung, falls deine Schaltung selbst keine Abschaltung hat.
Empfohlene Dauerlast bis 1C (ca. 100 mA) – ausreichend für BLE-Sensoren, Mikrocontroller im Tiefschlaf und kleine Anzeigen.
Kapazität nachgemessen: ca. 80 mAh – rechne deine Laufzeit mit einem realen Wert statt mit dem Etikett.

SKU: SER631
GTIN: 8596425192588
HAN: R615A
Kategorie: Akku - Batterie
Hersteller: Hadex

6,50 €

inkl. 20% USt. , zzgl.

10 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

LiPo Akku 501220 – 100 mAh für stromsparende Kleinstschaltungen

Der LiPo-Akku 501220 mit 100 mAh ist für einen Dauerentladestrom von höchstens 1C ausgelegt, also rund 100 mA. Damit passt die Zelle zu Schaltungen mit geringem, gleichmäßigem Verbrauch wie BLE-Sensoren, Mikrocontrollern im Tiefschlaf oder kleinen LED-Anzeigen – nicht aber zu Motoren, Drohnen oder Funkmodulen mit hohen Stromspitzen.

Zum Laden des LiPo-Akkus 501220 brauchst du einen Einzellen-LiPo-Lader mit CC/CV-Ladeverfahren, dessen Ladestrom zur kleinen Kapazität passt. Viele Lademodule und Entwicklungsboards laden fest mit 250 mA, 500 mA oder mehr – für eine 100-mAh-Zelle ist das deutlich zu viel. Die eingebaute Schutzschaltung verhindert Überladung und Tiefentladung, ersetzt aber keinen passend eingestellten Ladestrom.

Produkteigenschaften & Highlights

Baugröße 21 × 12 × 5 mm inkl. Schutzplatine – die Zelle verschwindet in einem Schlüsselanhänger oder hinter einem kleinen Display, ohne das Gehäuse aufzudicken.
JST-PH 2-Pin, 2 mm Raster – der gängige Stecker für Einzellen-LiPos, damit kannst du den Akku ohne Lötarbeit wechseln.
Schutzschaltung gegen Überladung und Tiefentladung – die Zelle überlebt auch einen Fehler in der Firmware, der den Akku leer laufen lässt.
Reale Kapazität dokumentiert – der Lieferant hat die Zelle mit 100 mA entladen und dabei rund 80 mAh gemessen. So planst du mit einem belastbaren Wert.
Geringes Gewicht – bei Wearables und Textilprojekten spürst du den Akku kaum.

Anwendungsbereich

Typische Einsatzorte sind BLE-Beacons, Temperatur- und Feuchtesensoren mit langen Schlafphasen, kleine E-Textil-Projekte, Wearables mit wenigen LEDs sowie Kleingeräte wie Mini-Powerbanks mit geringer Leistung. Eine Übersicht aller Zellgrößen findest du in der Kategorie Akku & Batterie.

Wie lange hält ein 100-mAh-LiPo?

Die Laufzeit mit dem LiPo-Akku 501220 ergibt sich grob aus nutzbarer Kapazität geteilt durch mittleren Stromverbrauch. Mit 80 mAh gerechnet hält ein Sensorknoten, der im Mittel 1 mA zieht, rund 80 Stunden; ein Aufbau mit 20 mA im Mittel läuft knapp vier Stunden. Selbstentladung und die Verluste des Spannungsreglers verkürzen diesen Wert in der Praxis.

Reicht der Akku für einen ESP32 mit WLAN?

Für einen ESP32 mit aktivem WLAN ist der LiPo-Akku 501220 nicht geeignet: Beim Senden zieht ein ESP32 kurzzeitig mehrere hundert Milliampere, weit über der empfohlenen Grenze von 1C beziehungsweise 100 mA. Die Akkuspannung bricht dann ein, und das Board startet neu. Für WLAN-Projekte ist eine Zelle mit deutlich mehr Kapazität die bessere Wahl.

Für solche Aufbauten eignet sich zum Beispiel der LiPo-Akku 800 mAh LP453350. Zusammen mit dem bq25185-Lademodul lädt er per USB-C oder Solarpanel. Für den 100-mAh-Akku ist dieses Lademodul nicht gedacht, denn seine kleinste Ladestufe liegt bei 250 mA.

Ist die Polarität am JST-Stecker einheitlich?

Die Belegung des JST-PH-Steckers ist bei LiPo-Akkus nicht genormt, auch beim LiPo-Akku 501220 nicht: Manche Hersteller legen den Pluspol auf die andere Seite als Adafruit oder SparkFun. Miss deshalb vor dem ersten Anschluss mit dem Multimeter nach, ob die Polarität zu deinem Board passt. Ein verpolt angeschlossener LiPo kann Ladeschaltung und Mikrocontroller beschädigen.

Zum Messen am Breadboard eignet sich das JST-PH-auf-Male-Header-Kabel. Damit greifst du die Akkuspannung direkt im Steckbrett ab.

Technische Daten

Typ: Lithium-Polymer, 1 Zelle
Bezeichnung: 501220
Nennspannung: 3,7 V
Nennkapazität: 100 mAh
Gemessene Kapazität: ca. 80 mAh (Entladung mit 100 mA bis 2,7 V, Messung des Lieferanten)
Empfohlener Entladestrom: bis 1C
Abmessungen Zelle: 14 × 12 × 5 mm
Abmessungen gesamt: 21 × 12 × 5 mm
Anschluss: JST-PH, 2-polig, 2 mm Raster
Schutzschaltung gegen Überladung und Tiefentladung
Hersteller: DTP Battery

Lieferumfang

1 × LiPo-Akku 3,7 V 100 mAh (501220) mit JST-PH-Stecker

Alternativen im Shop

LiPo-Akku 150 mAh LP402025 – etwas größer, aber nur 4 mm dick und mit mehr Kapazität. Die bessere Wahl, wenn dein Gehäuse flacher sein muss als lang.
LiPo-Akku 190 mAh LP402030 – nur 3 mm dick bei fast doppelter Nennkapazität. Sinnvoll, wenn Fläche vorhanden ist, aber keine Bauhöhe.
LiPo-Akku 800 mAh LP453350 – für Aufbauten mit WLAN, Funk oder höheren Stromspitzen, die der 100-mAh-Akku nicht liefern kann.
