Beschreibung

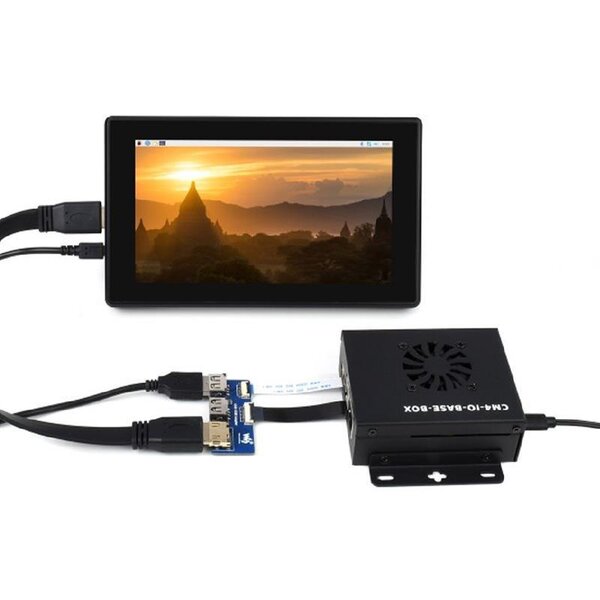

Das "Raspberry Pi CM4 - Mini Base PC Kit" ist eine hochwertige Erweiterungsplatine für den Raspberry Pi Compute Module 4 von Waveshare. Entwickler können damit ihre IoT- und Embedded-Systemprojekte erweitern und neue Funktionen hinzufügen. Die Platine ist robust und platzsparend, und bietet eine breite Palette von Ein- und Ausgängen, einschließlich Ethernet, USB, HDMI, GPIOs und seriellen Anschlüssen. Das Gerät wird über eine 5 VDC-Stromversorgung betrieben und ist mit Linux und Android kompatibel.
Die Plattform ist einfach zu installieren und zu bedienen und wird mit einem USB-zu-HDMI-Adapter geliefert, um eine einfache Verbindung zu einem HDMI-Monitor herzustellen. Die Webseite von Waveshare bietet detaillierte technische Spezifikationen, Abmessungen und Bilder, um den Kunden bei der Auswahl des richtigen Produkts zu helfen. Mit dem "Raspberry Pi CM4 - Mini Base PC Kit" können Entwickler ihre Raspberry Pi Compute Module 4-Projekte auf ein höheres Niveau bringen und die Funktionalität verbessern. Zudem enthält dieses Kit auch ein Raspberry Pi Compute Module 4 mit WLAN, 2GB RAM, 16GB Flash (eMMC).
Eigenschaften
- Compute Module 4 SOCKET für alle CM4-Varianten
- Netzwerkanschluss:
- Gigabit Ethernet RJ45-Anschluss (10M/100M/1000M Netzwerkunterstützung)
- USB-C Port:
- Für Stromversorgung / Programmierung (5V/2.5A) fürs eMMC-Brennen
- M.2 M-KEY-Slot für Kommunikationsmodule oder NVME Solid State Drives bis zum Typ 2242
- Raspberry Pi 40-Pin GPIO Header Connector an Bord für die einfache Integration von HATs.
- USB-Ports zum Anschluss von USB-Geräten:
- 2 × USB 2.0 Typ A
- 2 × USB 2.0 Typ A über FFC-Anschluss (am USB/HDMI-Adapter).
- MIPI-DSI-Display-Anschluss (über 15-poligen 1,0-mm-FPC-Anschluss)
- 2 × HDMI-Anschlüsse (einschließlich eines Anschlusses über FFC-Anschluss), unterstützt 4K 30fps-Ausgabe
- HDMI0: Output: 4K@30fps
- HDMI1 - FFC-Anschluss zum Anschluss an USB/HDMI-Adapter (Ausgang:4K@30fps)
- LED-Anzeige:
- M.2: Status-Schnittstelle
- ACT: Raspberry Pi Status Schnittstelle
- PWR: Raspberry Pi Stromversorgung
- BOOT-Schalter:
- ON: CM4 würde von der USB-C Schnittstelle gebootet werden
- OFF: CM4 würde von eMMC oder TF-Karte gebootet werden
- RTC-Einheit: Einheit mit CR1220-Sockel-Unterstützung für CM4 Standby-Modus
- RTC-Interrupt-Schalter:
- PI-RUN: CM4 wird bei RTC-Unterbrechung neu gestartet
- GN-EN: Herunterfahren des CM4 bei RTC-Unterbrechung
- D4: D4-Pin wird bei RTC-Unterbrechung ausgelöst
- Speichermöglichkeit mit TF-Kartensockel für CM4 4 Lite (ohne eMMC) Varianten
- Lüfteranschluss (5V-Eingang)
- Für Geschwindigkeitseinstellung und -messung
Lieferumfang:
- 1 × CM4-IO-BASE-B
- 1 × Metallgehäuse (oben und unten)
- 1 × USB-A zu USB-C Kabel 1m
- 1 × USB-HDMI-Adapter
- 1 × FFC-Kabel 6PIN 1.0 Pitch 60mm
- 1 × FFC-Kabel 20PIN, Abstand 0,5, 60 mm
- 1 × Lüfter-4010-PWM-5V
- 1 × 5V 3A USB-C-Netzteil
- 1 × Schraubenpack
- 1 × Schraubenzieher
Dieser Kit umfasst auch:
- 1 × Raspberry Pi Compute Module 4 mit WLAN, 2GB RAM, 16GB Flash (eMMC).
