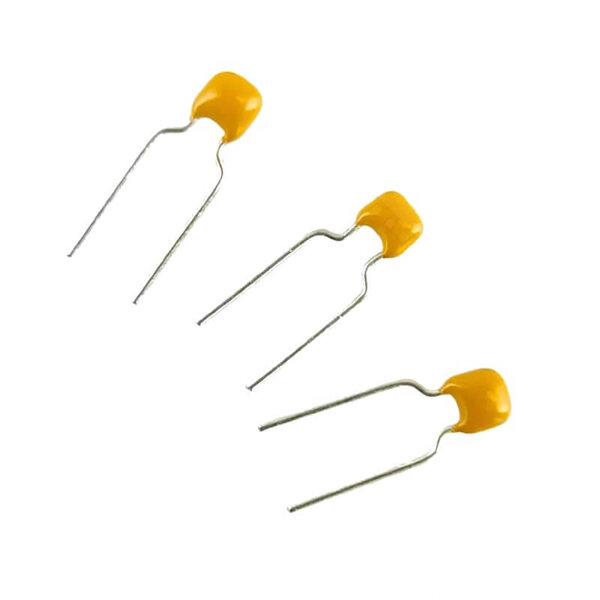

Keramikkondensator 1uF 50 V THT

Der 1-µF-Keramikkondensator von SR Passives ist ein nicht gepolter THT-Kondensator für 50 V mit 5-mm-Rastermaß.

1 µF Kapazität, ±20 % Toleranz – ausreichend groß für Pufferung und Abblockung, ohne die Bauform eines Elektrolytkondensators zu brauchen.
50 V Nennspannung – bietet Reserve für gängige Mikrocontroller- und Analog-Schaltungen im 3,3-V- bis 24-V-Bereich.
Nicht gepolt – lässt sich in beliebiger Richtung einlöten, anders als ein Elektrolytkondensator mit Minuspol-Markierung.
5-mm-Rastermaß – passt direkt auf Breadboard und Lochrasterplatine ohne zusätzlichen Adapter.
Y5V-Dielektrikum – kostengünstig für unkritische Pufferung, mit temperatur- und spannungsabhängiger Kapazität für Filter- oder Timing-Anwendungen weniger geeignet.

SKU: SER614
HAN: CCT-1U/50V
Kategorie: Kondensatoren
Hersteller: SRPassives

0,50 €

inkl. 20% USt. , zzgl.

100 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Mindestabnahme: 5 Einheiten

Abnahmeintervall: 1 Einheiten

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

1 µF Keramikkondensator, 50 V, THT – Puffer- und Abblockkondensator von SR Passives

Der 1-µF-Keramikkondensator von SR Passives ist ein nicht gepolter THT-Kondensator mit 50 V Nennspannung, ±20 % Kapazitätstoleranz und 5-mm-Rastermaß. Der Kondensator ist nicht gepolt, du kannst ihn deshalb in beliebiger Richtung einlöten, anders als ein Elektrolytkondensator mit markiertem Minuspol. Das macht ihn unempfindlicher gegen Verpolung beim Prototyping, während die Elektrolytkondensatoren im Sortiment auf die richtige Orientierung angewiesen sind.

Für präzise Filter- oder Timing-Schaltungen ist dieser Kondensator nur bedingt geeignet, weil das Y5V-Dielektrikum die Kapazität mit Temperatur und anliegender Spannung spürbar verändert. Für stabile Werte greifst du stattdessen zu einem X7R- oder C0G-Kondensator, während sich der Y5V-Typ gut für unkritische Pufferung und Abblockung eignet – also genau dort, wo es auf den exakten Kapazitätswert nicht ankommt.

Produkteigenschaften & Highlights

1 µF Kapazität – deckt Pufferaufgaben ab, für die eine kleine Keramik-Abblockkapazität im Nanofarad-Bereich nicht ausreicht, ohne gleich zum Elektrolytkondensator zu greifen.
50 V Nennspannung – schafft Abstand zur Betriebsspannung gängiger 3,3-V-, 5-V-, 12-V- und 24-V-Schaltungen, was bei Y5V-Dielektrika wegen der spannungsabhängigen Kapazität besonders wichtig ist.
Nicht gepolt (MLCC) – funktioniert unabhängig von der Einbaurichtung, praktisch für AC-Kopplung oder wenn die Polarität im Schaltplan nicht eindeutig markiert ist.
5-mm-Rastermaß – passt auf Standard-Breadboards und Lochrasterplatinen, ohne dass du Anschlussbeinchen biegen oder Adapter verwenden musst.
Betriebstemperatur −30 °C bis 85 °C – deckt normale Innenraum- und Werkstattbedingungen ab, für Außeneinsatz mit Frost ist der Bereich nicht ausgelegt.

Anwendungsbereich

Ist der Kondensator gepolt?

Der 1-µF-Keramikkondensator von SR Passives ist nicht gepolt, du kannst ihn deshalb in beliebiger Richtung einlöten, anders als ein Elektrolytkondensator mit markiertem Minuspol. Das macht ihn unempfindlicher gegen Verpolung beim Prototyping, während die Elektrolytkondensatoren im Sortiment auf die richtige Orientierung angewiesen sind.

Wofür eignet sich das Y5V-Dielektrikum – und wofür nicht?

Reicht die Spannungsfestigkeit von 50 V für meine Schaltung?

Bei 50 V Nennspannung solltest du für die tatsächliche Betriebsspannung Reserve einplanen, weil Keramikkondensatoren mit Y5V-Dielektrikum ihre Kapazität schon deutlich unterhalb der Nennspannung verlieren. Für eine 12-V- oder 24-V-Schaltung bleibt bei 50 V Nennspannung ausreichend Abstand, für Anwendungen nahe der Grenze lohnt ein Kondensator mit höherer Spannungsfestigkeit.

Passt der Kondensator auf ein Breadboard?

Der Kondensator lässt sich mit seinem 5-mm-Rastermaß direkt auf ein Standard-Breadboard oder eine Lochrasterplatine stecken, weil der Pinabstand exakt dem gängigen 2,54-mm-Raster in doppelter Breite entspricht. Für erste Testaufbauten reicht das Bauteil deshalb ohne zusätzliche Adapter oder Fassungen aus, auch bei beengten Steckplätzen auf kleinen Prototyping-Boards.

Technische Daten

Hersteller: SR Passives
Typ: Keramikkondensator (MLCC), nicht gepolt
Kapazität: 1 µF
Toleranz: ±20 %
Nennspannung: 50 V
Dielektrikum: Y5V
Bauform: THT, Rastermaß 5 mm
Betriebstemperaturbereich: −30 °C bis 85 °C
Gewicht: ca. 0,08 g

Lieferumfang

1 × Keramikkondensator 1 µF / 50 V, THT

Alternativen im Shop

10 µF Elektrolytkondensator, 25 V – höhere Kapazität bei niedrigerer Spannungsfestigkeit, dafür gepolt und beim Einbau auf die richtige Orientierung angewiesen; sinnvoll, wenn du mehr Pufferkapazität brauchst als 1 µF und die 25 V Reserve ausreichen.
10 µF Elektrolytkondensator, 50 V – gleiche Spannungsklasse wie der Keramikkondensator, aber zehnfache Kapazität und gepolt; passend, wenn der Anwendungsfall die höhere Kapazität einer Elektrolyt-Bauform verträgt.

Dokumente & Downloads

Datenblatt CCT-Serie (SR Passives, PDF)
