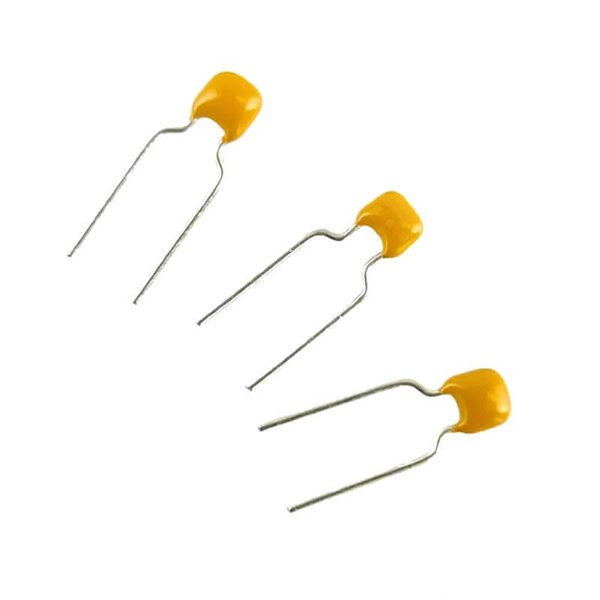

Keramikkondensator 1nF 100 V THT

Der 1-nF-Keramikkondensator von SR Passives mit X7R-Dielektrikum ist für 100 V ausgelegt und bleibt über Temperatur und Spannung kapazitätsstabil.

1 nF Kapazität, ±10 % Toleranz – enger toleriert als die Y5V-/Z5U-Typen im Sortiment, wichtig für reproduzierbare Filter- und RC-Werte.
100 V Nennspannung – deutliche Reserve für 3,3-V- bis 24-V-Schaltungen und für Entstörung an höheren Spannungsebenen.
X7R-Dielektrikum – hält die Kapazität über einen weiten Temperatur- und Spannungsbereich stabil, im Gegensatz zu Y5V-Kondensatoren mit starker Drift.
Nicht gepolt – lässt sich in beliebiger Richtung einlöten, kein Verpolungsrisiko wie bei Elektrolytkondensatoren.
5-mm-Rastermaß – passt direkt auf Breadboard und Lochrasterplatine.

SKU: SER615
HAN: CCT-1N/100V
Kategorie: Kondensatoren
Hersteller: TIPA

0,50 €

inkl. 20% USt. , zzgl.

100 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

Mindestabnahme: 5 Einheiten

Abnahmeintervall: 1 Einheiten

Chat auf WhatsApp Chat auf Telegram

Beschreibung
Bewertungen
Frage zum Artikel
Produktsicherheit

1 nF Keramikkondensator, 100 V, X7R – temperaturstabiler Filter- und Entstörkondensator von SR Passives

Der 1-nF-Keramikkondensator von SR Passives nutzt ein X7R-Dielektrikum, das seine Kapazität über Temperatur und Spannung deutlich stabiler hält als die günstigeren Y5V- oder Z5U-Typen im Sortiment. Für Filter, Timing-Glieder und andere Schaltungen, bei denen der exakte Kapazitätswert zählt, ist X7R deshalb die verlässlichere Wahl, auch wenn er etwas teurer in der Herstellung ist. Mit 100 V Nennspannung, THT-Bauform und 5-mm-Rastermaß eignet er sich für Prototyping ebenso wie für die Serienreparatur.

Mit 100 V Nennspannung bietet der Kondensator deutliche Reserve gegenüber typischen 3,3-V-, 5-V-, 12-V- oder 24-V-Schaltungen, was bei X7R-Dielektrika die Kapazitätsabweichung nahe der Nennspannung gering hält. Für Netzspannungsanwendungen über 100 V reicht dieser Typ trotzdem nicht aus, dafür brauchst du einen Kondensator mit entsprechend höherer Spannungsfestigkeit.

Produkteigenschaften & Highlights

X7R-Dielektrikum (EIA-Klasse 2, temperaturkompensiert) – bleibt über den gesamten Betriebstemperaturbereich deutlich kapazitätsstabiler als Y5V, wichtig für reproduzierbare Filterfrequenzen.
±10 % Kapazitätstoleranz – enger als die stark asymmetrische Toleranz mancher Y5V-Typen im Sortiment, was Berechnungen für RC-Glieder verlässlicher macht.
100 V Nennspannung – schafft Reserve für Schaltungen von Mikrocontroller-Logik bis 24-V-Industrieelektronik, ohne dass die Kapazität schon nahe der Betriebsspannung spürbar absinkt.
Betriebstemperatur −55 °C bis 125 °C – deckt neben Innenraumanwendungen auch Einbaulagen mit größeren Temperaturschwankungen ab, etwa in Gehäusen nahe Leistungsbauteilen.
Nicht gepolt, 5-mm-Rastermaß – passt richtungsunabhängig auf Breadboard und Lochrasterplatine, ohne Adapter oder Polaritätsprüfung vor dem Einlöten.

Anwendungsbereich

Was bringt X7R gegenüber den anderen Keramikkondensatoren im Shop?

Der 1-nF-Kondensator nutzt ein X7R-Dielektrikum, das seine Kapazität über Temperatur und Spannung deutlich stabiler hält als die günstigeren Y5V- oder Z5U-Typen im Sortiment. Für Filter, Timing-Glieder und andere Schaltungen, bei denen der exakte Kapazitätswert zählt, ist X7R deshalb die verlässlichere Wahl, auch wenn er etwas teurer in der Herstellung ist.

Reicht die 100-V-Spannungsfestigkeit für meine Schaltung?

Ist der Kondensator gepolt?

Der Kondensator ist als Keramik-Vielschichtkondensator (MLCC) nicht gepolt, du kannst ihn deshalb in beliebiger Richtung einlöten. Das unterscheidet ihn von Elektrolytkondensatoren im Sortiment, bei denen die Anschlüsse markiert sind und eine falsche Polung das Bauteil beschädigt oder sogar zerstört, was bei diesem Bauteil von vornherein ausgeschlossen ist.

Passt der Kondensator auf ein Breadboard?

Mit seinem 5-mm-Rastermaß lässt sich der Kondensator direkt auf ein Standard-Breadboard oder eine Lochrasterplatine stecken, ohne dass du Anschlussbeinchen zusätzlich biegen musst. Für erste Filter- oder Entstörversuche im Testaufbau reicht das Bauteil damit ohne weiteres Zubehör aus.

Technische Daten

Hersteller: SR Passives
Typ: Keramikkondensator (MLCC), nicht gepolt
Kapazität: 1 nF
Toleranz: ±10 %
Nennspannung: 100 V
Dielektrikum: X7R
Bauform: THT, Rastermaß 5 mm
Betriebstemperaturbereich: −55 °C bis 125 °C
Gewicht: ca. 0,07 g

Lieferumfang

1 × Keramikkondensator 1 nF / 100 V, THT, X7R

Alternativen im Shop

10 nF Keramikkondensator, 50 V – zehnfache Kapazität bei niedrigerer Spannungsfestigkeit und deutlich weiterer, asymmetrischer Toleranz; sinnvoll für unkritische Entkopplung, aber weniger präzise als die X7R-Variante.
100nF 100V Keramikkondensator – gleiche Spannungsklasse, hundertfache Kapazität für typische Abblockaufgaben an ICs; aktuell im Shop nicht auf Lager, daher nur eingeschränkt als Alternative nutzbar.

Dokumente & Downloads

Datenblatt CCT-Serie (SR Passives, PDF)
