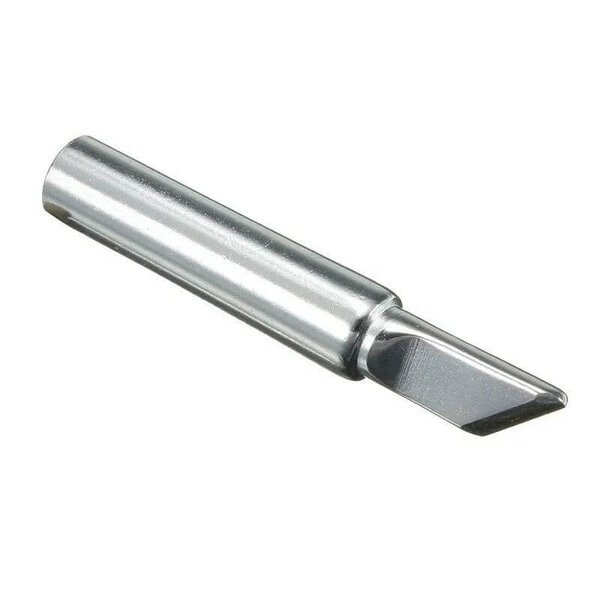

900M-T-K Ersatzlötspitze Messerform für PCW09A/B/C

900M-T-K Ersatzlötspitze Messerform für PCW09A/B/C

Messerförmige Ersatzlötspitze 900M-T-K, 5 mm Breite, für PCWork PCW09A/B/C – Drag-Löten und SMD-Brücken.

SKU: SER543-K
GTIN: 4260766895975
HAN: 601121
Kategorie: Lötzubehör
Hersteller: P+C Schwick

Modell: Messerform 900M-T-K
Schräge Meißel 900M-T-3C
Flachmeißel 1,2mm 900M-T-1.2D
Flachmeißel 1,6mm 900M-T-1.6D
Flachmeißel 2,4mm 900M-T-2.4D
Flachmeißel 3,2mm 900M-T-3.2D

2,40 €

inkl. 20% USt. , zzgl.

10 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

900M-T-K Messerförmige Lötspitze – Linie, Fläche und Spitze in einem Werkzeug

Die Messerform ist die vielseitigste Geometrie der 900M-T-Serie. Die 5 mm breite Klinge lässt sich auf drei Arten einsetzen: mit der Schneidkante als Linie für enge Pitches, mit der flachen Seite als Wärmereservoir für Drag-Löten über mehrere Pins gleichzeitig, und mit der Spitze für punktgenaue Korrekturen. Das macht die 900M-T-K zur ersten Wahl bei SMD-ICs mit engem Rastermaß, beim Entfernen von Lötbrücken und beim Vorverzinnen dicker Litzen. Sie passt auf die PCWork-Stationen PCW09A, PCW09B und PCW09C.

Geometrie & technische Daten

Die Klinge ist beidseitig schräg angeschliffen und läuft auf ca. 5 mm Breite aus. Der Schaft folgt dem 900M-T-Standard: Außendurchmesser 6,5 mm, Innendurchmesser 4 mm, Länge ca. 42 mm. Kupferkern mit Eisen-Chrom-Beschichtung, vorvertinnte Arbeitsfläche, bleifrei-kompatibel.

Drag-Löten mit der Flachseite – die breite Kontaktfläche hält ein Zinnreservoir, das beim Überstreifen über eine Pin-Reihe saubere Verbindungen ohne Brücken erzeugt, wenn Flussmittel vorher aufgetragen wurde.
Brückenkorrektur mit der Schneidkante – die Kante fährt gezielt zwischen zwei Pins, nimmt überschüssiges Zinn auf, ohne benachbarte Verbindungen zu stören.
Punktarbeit mit der Spitze – die Klingenspitze erreicht einzelne Pads auf dicht bestückten Platinen, wo eine breite Spitze keinen Platz hätte.
Vorverzinnen von Litzen – die große Wärmemasse der Klinge überträgt ausreichend Energie in kurzer Zeit, ohne dass Litzenenden durch zu langes Löten kapillar versaugen.

Workbench-Einsatz & Pflege

Messerförmige Spitzen neigen stärker zur Oxidation als runde Geometrien, weil die dünne Kante weniger thermische Masse hat und schneller abkühlt. Deshalb: Temperatur beim Arbeiten nicht unnötig hochdrehen – 320–350 °C reichen für bleifreies Lot an SMD-Pads. Nach der Sitzung Kante sofort mit Flussmittel-haltigem Reinigungszinn benetzen, dann Station ausschalten. Wenn die Schneidkante schwarz läuft und sich nicht mehr verzinnen lässt, ist der Austausch fällig – eine tote Messerspitze ist beim Drag-Löten nicht mehr kontrollierbar.
