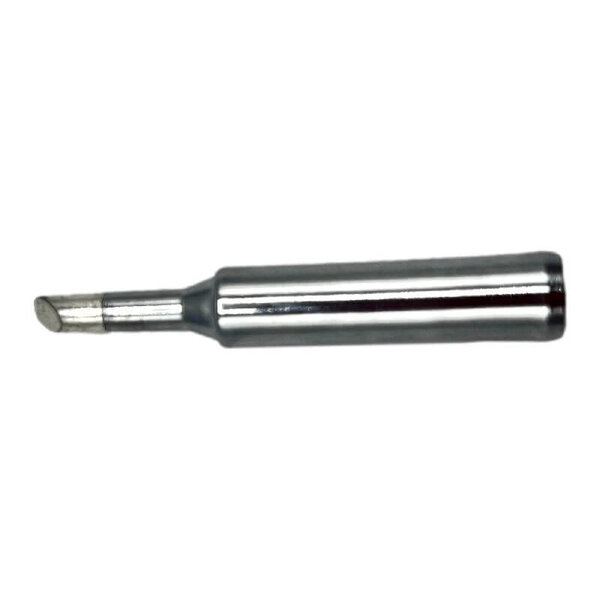

900M-T-3C Ersatzlötspitze Schrägmeißel für PCW09A/B/C

900M-T-3C Ersatzlötspitze Schrägmeißel für PCW09A/B/C

Schrägmeißel-Ersatzlötspitze 900M-T-3C, 3 mm, für PCWork PCW09A/B/C – THT, Drag-Löten, Drahtverzinnen.

SKU: SER543-3C
GTIN: 4260766895968
HAN: 601049
Kategorie: Lötzubehör
Hersteller: P+C Schwick

Modell: Messerform 900M-T-K
Schräge Meißel 900M-T-3C
Flachmeißel 1,2mm 900M-T-1.2D
Flachmeißel 1,6mm 900M-T-1.6D
Flachmeißel 2,4mm 900M-T-2.4D
Flachmeißel 3,2mm 900M-T-3.2D

2,40 €

inkl. 20% USt. , zzgl.

10 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

900M-T-3C Schrägmeißelspitze – 3 mm Breite für THT und mittlere SMD-Arbeit

Die 900M-T-3C ist eine schräg abgeschnittene Meißelspitze mit 3 mm Arbeitsbreite. Die Schrägfläche lässt sich flach auf ein Pad setzen und maximiert den Wärmeübergang auf Pad und Bauteilbein gleichzeitig – das ist der entscheidende Vorteil gegenüber einer Kegelspitze. Einsatzgebiet: Bedrahtete Bauteile (THT) auf Lochrasterplatinen und Universalplatinen, das Vorverzinnen von Kupferlackdraht und Litze sowie leichtes Drag-Löten auf SOP-Gehäusen. Die Spitze passt auf PCWork PCW09A, PCW09B und PCW09C.

Geometrie & technische Daten

Die Arbeitsfläche ist schräg zur Schaftachse angeschliffen und liefert eine Kontaktbreite von 3 mm. Schaftformat 900M-T-Standard: Außendurchmesser 6,5 mm, Innendurchmesser 4 mm, Länge ca. 42 mm. Kupferkern, Eisen-Chrom-Beschichtung, vorvertinnt, bleifrei-kompatibel, Temperaturbereich 200–480 °C.

THT-Verbindungen auf Loch- und Universalplatinen – 3 mm Breite überträgt genug Wärme auf 0,8–1,5 mm starke Bauteilbeine, ohne übermäßig lange Lötzeiten zu benötigen.
Vorverzinnen von Litze und Lackdraht – die flache Schrägfläche hält ein kleines Zinnbad, in das Drahtenden kurz eingetaucht werden können.
Leichtes Drag-Löten auf SOP-Gehäusen – bei 1,27 mm Pitch noch gut handhabbar; für engere Raster (0,5 mm) besser zur K-Form wechseln.
Alltagsspitze für gemischte Bestückung – wer THT und moderate SMD-Arbeit auf einer Platine kombiniert, kommt mit der 3C oft eine ganze Sitzung ohne Spitzenwechsel durch.

Pflege & Hinweise

Die 3C ist die häufigste Allround-Geometrie in der 900M-T-Familie und dementsprechend schnell verschlissen, wenn sie für alles herhalten muss. Regelmäßiges Nachverzinnen nach jeder Lötperiode hält die Schrägfläche aktiv und verhindert Oxidflecken. Bei THT-Arbeiten auf dicken Lagen mit Masseflächen (Groundplane) Temperatur temporär auf 360–380 °C erhöhen, damit die Verbindung in unter 3 Sekunden fertig ist – langes Verweilen bei zu niedriger Temperatur schadet dem Pad stärker als kurzes Löten bei höherer Temperatur.
