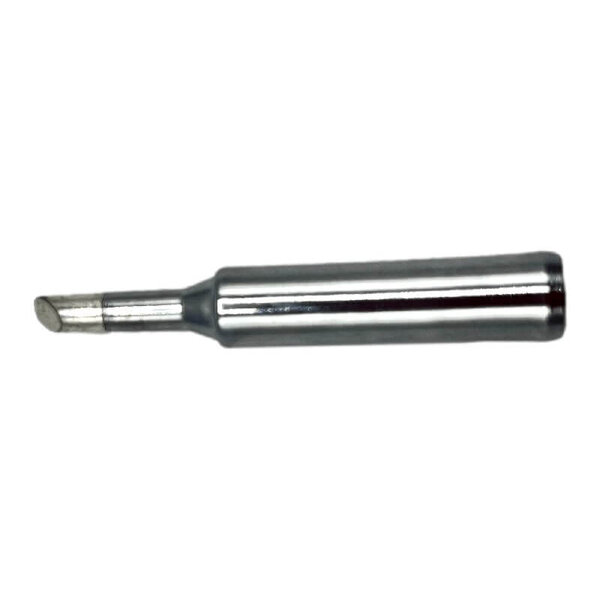

900M-T-3.2D Ersatzlötspitze Flachmeißel 3,2mm für PCW09A/B/C

900M-T-3.2D Ersatzlötspitze Flachmeißel 3,2mm für PCW09A/B/C

Breiter Flachmeißel 900M-T-3.2D, 3,2 mm, für PCWork PCW09A/B/C – Kabelschuhe, Leistungsverbinder, Massepunkte.

SKU: SER543-3_2D
GTIN: 4260766895647
HAN: 601046
Kategorie: Lötzubehör
Hersteller: P+C Schwick

Modell: Messerform 900M-T-K
Schräge Meißel 900M-T-3C
Flachmeißel 1,2mm 900M-T-1.2D
Flachmeißel 1,6mm 900M-T-1.6D
Flachmeißel 2,4mm 900M-T-2.4D
Flachmeißel 3,2mm 900M-T-3.2D

2,40 €

inkl. 20% USt. , zzgl.

10 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

900M-T-3.2D Flachmeißelspitze – 3,2 mm für thermisch schwere Verbindungen

Die 900M-T-3.2D ist die breiteste Meißelspitze in der Schwick-Serie. Mit 3,2 mm Kontaktfläche ist sie auf thermisch anspruchsvolle Verbindungen ausgelegt: Kabelschuhe auf Leistungsplatinen, mehradrige Litze ab 1 mm² Querschnitt, Massepunkte auf Busbar-Platinen und das Einlöten breiter Steckverbinder. Eine 45-W-Station wie die PCW09A ist mit der 3.2D an der oberen Grenze ihrer Wärmeleistung bei schweren Verbindungen – das ist wichtig für die Temperaturwahl.

Geometrie & technische Daten

Flachmeißelform, Arbeitsbreite 3,2 mm, quer zur Schaftachse. Schaftformat 900M-T: Außendurchmesser 6,5 mm, Innendurchmesser 4 mm, Länge ca. 42 mm. Kupferkern, Eisen-Chrom-Beschichtung, vorvertinnt, bleifrei-kompatibel, Temperaturbereich 200–480 °C.

Leistungsverbinder und Reihenklemmen – die große Kontaktfläche überträgt genug Wärme auf Klemmengehäuse und Litze gleichzeitig, um saubere Verbindungen auch bei dicken Leitern zu erzielen.
Massepunkte auf Groundplane-Lagen – 3,2 mm Breite und die thermische Masse des Kupferkerns überbrücken kurzzeitig den Wärmeverlust in große Kupferflächen.
Kabelschuhe und Aderendhülsen – wenn Lötanschlüsse statt Crimpverbindungen gefordert sind, erreicht die 3.2D die nötige Löttemperatur im Kabelschuh schnell genug, dass der Isoliermantel nicht ankokelt.
Vorverzinnen breiter Pads – auf Platinen mit breiten Löt-Landeflächen (z.B. Leistungs-MOSFETs mit großem Drain-Pad) verteilt die 3.2D Zinn gleichmäßiger als eine schmale Spitze.

Praxis-Hinweise

Bei thermisch schweren Verbindungen gilt: Temperatur hoch genug einstellen, damit die Verbindung in unter 3 Sekunden fertig ist. Langes Verweilen mit zu wenig Wärme erzeugt kalte Lötstellen und beansprucht Pad-Haftung auf der Platine. Für Leistungsverbinder auf 370–400 °C gehen, Verbindung schnell herstellen, Spitze sofort zurückziehen. Die 3.2D macht auf einer 45-W-Station (PCW09A) bei schwerer Last deutlich, dass die Heizleistung die Grenze erreicht – die Temperaturanzeige bricht ein. Das ist normal: kurze Pause einlegen, Heizelement erholt sich schnell. Für dauerhaftes Löten an massiven Kupferschienen ist eine leistungsstärkere Station die bessere Wahl. Pflege wie bei allen Meißelspitzen: nach jeder Sitzung vollständig verzinnen, Oxidation hat auf einer 3,2-mm-Fläche besonders viel Angriffsfläche.
