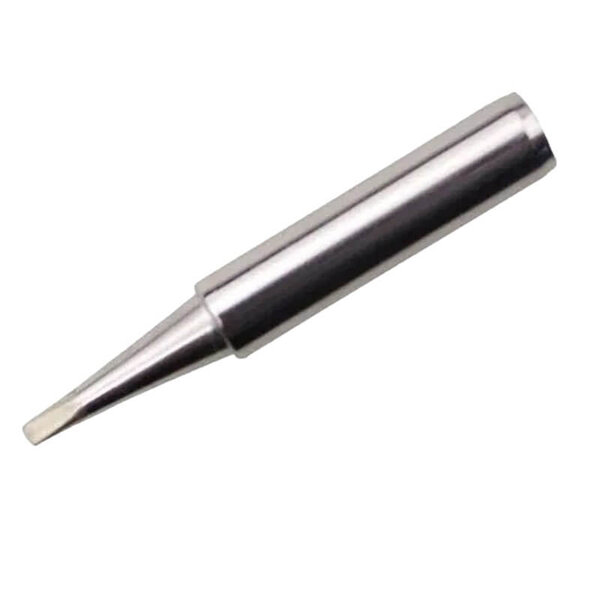

900M-T-1.6D Ersatzlötspitze Flachmeißel 1,6mm für PCW09A/B/C

900M-T-1.6D Ersatzlötspitze Flachmeißel 1,6mm für PCW09A/B/C

Flachmeißel 900M-T-1.6D, 1,6 mm Breite, für PCWork PCW09A/B/C – SMD 0805 und kleinere THT-Verbindungen.

SKU: SER543-1_6D
GTIN: 4260766895678
HAN: 601051
Kategorie: Lötzubehör
Hersteller: P+C Schwick

Modell: Messerform 900M-T-K
Schräge Meißel 900M-T-3C
Flachmeißel 1,2mm 900M-T-1.2D
Flachmeißel 1,6mm 900M-T-1.6D
Flachmeißel 2,4mm 900M-T-2.4D
Flachmeißel 3,2mm 900M-T-3.2D

2,40 €

inkl. 20% USt. , zzgl.

10 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

900M-T-1.6D Flachmeißelspitze – 1,6 mm Übergang zwischen SMD-Fein und THT-Einstieg

Mit 1,6 mm Arbeitsbreite liegt die 900M-T-1.6D genau zwischen SMD-Feinarbeit und leichtem THT-Löten. Die Spitze deckt 0805- und 1206-Bauformen komfortabel ab und reicht für Bauteilbeine bis etwa 0,8 mm Drahtdurchmesser. Wer auf einer Platine sowohl mittlere SMD-Bauteile als auch kleinere bedrahtete Bauteile verbaut, kommt mit der 1.6D häufig ohne Spitzenwechsel durch eine Lötaufgabe. Passend für PCWork PCW09A, PCW09B und PCW09C.

Geometrie & technische Daten

Flachmeißelform, Arbeitsbreite 1,6 mm, quer zur Schaftachse. Schaftformat 900M-T: Außendurchmesser 6,5 mm, Innendurchmesser 4 mm, Länge ca. 42 mm. Kupferkern, Eisen-Chrom-Beschichtung, vorvertinnt, bleifrei-kompatibel, Temperaturbereich 200–480 °C.

SMD-Bauformen 0805 und 1206 – die 1,6 mm Breite passt gut auf die Pad-Länge dieser Gehäuse und überträgt Wärme gleichmäßig auf Pad und Lotdepot.
SOT-23 und ähnliche Kleintransistoren – Pins im 0,95-mm-Raster lassen sich mit der 1.6D noch einzeln anlöten, ohne dass die Gefahr des Überbrückens auf Nachbarpins entsteht.
THT bis 0,8 mm Drahtdurchmesser – für Widerstände und Kondensatoren in THT-Gehäusen auf Lochstreifen reicht die Wärmemasse der 1.6D aus, solange keine massiven Groundplane-Anbindungen vorliegen.
Vielseitiger Prototypen-Alltag – wenn auf der Werkbank ständig zwischen kleinen SMD-Bauteilen und bedrahteten Steckverbindern gewechselt wird, spart die 1.6D viele Spitzenwechsel.

Praxis-Hinweise

Die 1.6D ist als tägliche Arbeits-Lötspitze ausgelegt. Durch die etwas größere Kontaktfläche gegenüber der 1.2D verzeiht sie kleinere Positionierfehler beim Aufsetzen. Bleifreies Lot bei 330–350 °C, bleihaltiges Lot bei 300–320 °C – in diesem Bereich arbeitet die 1.6D ohne Flux-Verbrennung und mit ausreichend kurzen Lötzeiten. Wer hauptsächlich 0805 und THT-Kleinteile verbaut, wird die 1.6D häufiger greifen als jede andere Geometrie in der Serie. Für breitere Pads oder Kabelschuhe dann auf 2.4D oder 3.2D wechseln.
