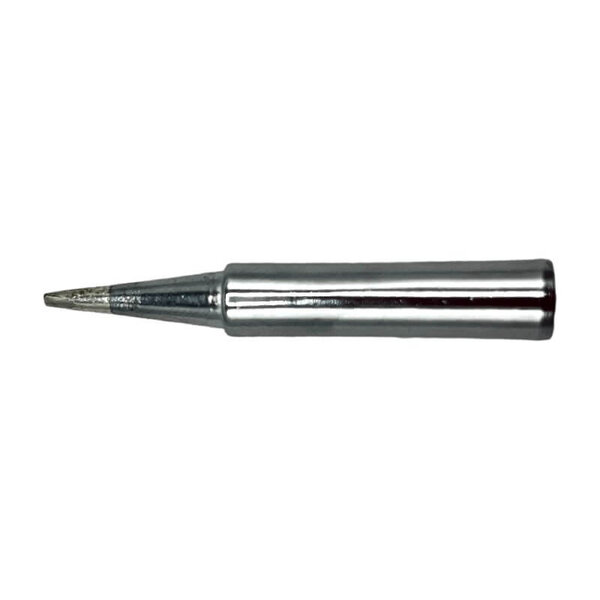

900M-T-1.2D Ersatzlötspitze Flachmeißel 1,2mm für PCW09A/B/C

900M-T-1.2D Ersatzlötspitze Flachmeißel 1,2mm für PCW09A/B/C

Schmaler Flachmeißel 900M-T-1.2D, 1,2 mm Breite, für PCWork PCW09A/B/C – Feinarbeit und SMD-Pad-Löten.

SKU: SER543-1_2D
GTIN: 4260766895661
HAN: 601048
Kategorie: Lötzubehör
Hersteller: P+C Schwick

Modell: Messerform 900M-T-K
Schräge Meißel 900M-T-3C
Flachmeißel 1,2mm 900M-T-1.2D
Flachmeißel 1,6mm 900M-T-1.6D
Flachmeißel 2,4mm 900M-T-2.4D
Flachmeißel 3,2mm 900M-T-3.2D

2,40 €

inkl. 20% USt. , zzgl.

10 Stück im Geschäftslokal lagernd
Lieferzeit: ca. 1 - 3 Werktage (AT - Ausland abweichend)

900M-T-1.2D Flachmeißelspitze – 1,2 mm für präzises SMD-Löten

Die 900M-T-1.2D ist der schmalste Flachmeißel in der Schwick-Serie. Mit 1,2 mm Arbeitsbreite trifft die Spitze einzelne SMD-Pads der Bauformen 0402 und 0603 zuverlässig, ohne das Nachbarbauteil zu berühren. Im Gegensatz zu einer Nadelspitze hat der Flachmeißel eine definierte flache Kontaktfläche – das verbessert den Wärmeübergang deutlich und führt zu schnelleren, kaltstellen-freien Verbindungen. Einsatzgebiet: SMD-Feinarbeit, nachträgliche Korrekturen auf dicht bestückten Platinen und das Einlöten von 0402/0603-Widerständen und Kondensatoren. Passend für PCWork PCW09A, PCW09B und PCW09C.

Geometrie & technische Daten

Flachmeißelform, Arbeitsbreite 1,2 mm, quer zur Schaftachse. Schaftformat 900M-T: Außendurchmesser 6,5 mm, Innendurchmesser 4 mm, Länge ca. 42 mm. Kupferkern, Eisen-Chrom-Beschichtung, vorvertinnt, bleifrei-kompatibel, Temperaturbereich 200–480 °C.

Bauformen 0402 und 0603 – 1,2 mm Breite liegt zwischen diesen beiden Pad-Größen und lässt sich für beide ohne mechanischen Kontakt zu Nachbarbauteilen positionieren.
Präziser Wärmeübergang – die flache Kontaktfläche überträgt Wärme gleichmäßig auf Pad und Bauteilende, was Kaltstellen durch punktförmigen Kontakt vermeidet.
Reparatur auf dicht bestückten Platinen – die schmale Geometrie erlaubt gezielte Nacharbeit auch wenn links und rechts bereits Bauteile sitzen.
Vorverzinnen einzelner Pads – ein Pad mit einem Zinntupfer vorbelegen, dann Bauteil auflegen und mit der zweiten Hand fixieren; durch die definierte Breite landet die Spitze reproduzierbar auf demselben Punkt.

Praxis-Hinweise

Schmale Flachmeißel haben wenig thermische Masse. Bei bleifreiem Lot (Schmelzpunkt ~217 °C) Arbeitstemperatur auf 320–340 °C einstellen – zu niedrig, und die Verbindung braucht zu lang; zu hoch, und Flux verbrennt bevor die Verbindung fertig ist. Die 1.2D reagiert empfindlich auf Druck: nicht drücken, sondern nur berühren und Wärme übertragen lassen. Die Spitze klein halten bedeutet regelmäßiges Nachverzinnen – bei trockener Arbeitsfläche oxidiert eine 1,2-mm-Spitze in wenigen Minuten auf Temperatur. Spitze nach jeder Sitzung sauber verzinnen und abkühlen lassen, bevor sie in den Halter kommt.
