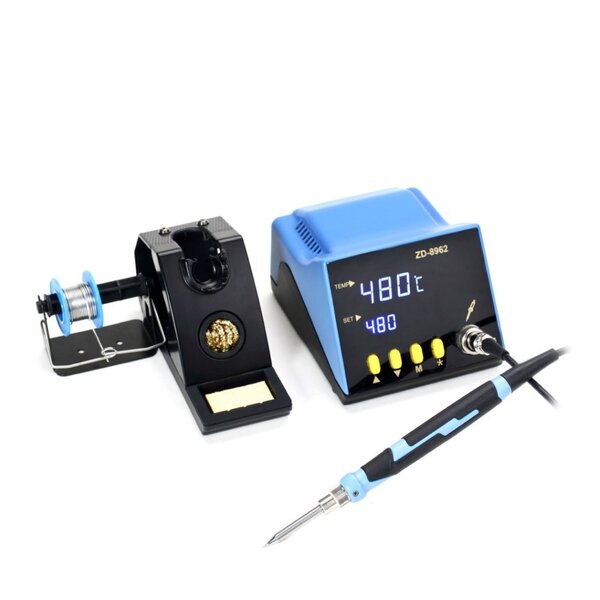

ZDR-8962 Lötstation 70W mit LCD-Display und Schnellheizfunktion

Beschreibung

Digitale Lötstation ZD-8962 mit 8-Sekunden-Schnellheizsystem

Für hochpräzise Modifikationen an feinen SMD-Bauteilen, dichten Sensor-Breakouts oder modernen Mikrocontrollern ist eine extrem reaktionsschnelle Lötstation erforderlich. Die digitale Mikro-Lötstation ZD-8962 wurde speziell für diese filigranen Arbeiten entwickelt und bringt mit ihrer 70 W starken Heizleistung auch bleifreie Legierungen mühelos auf Temperatur. Durch das integrierte Cartridge-System wird die thermische Energie ohne nennenswerte Verluste direkt in die Spitze geleitet, was ein hocheffizientes Arbeiten ermöglicht.

Hardware & Thermische Architektur

Das Kernmerkmal der Station ist das Plug-and-Play-Heizsystem der N12-Spitzenserie (kompatibel von TIP N12-1 bis N12-6), bei dem das Heizelement und die Lötspitze eine fest verbundene Einheit bilden. Diese Konstruktion ermöglicht eine Aufheizzeit von Null auf Arbeitstemperatur in weniger als 8 Sekunden. Ein zweigeteiltes LED-Display zeigt permanent sowohl die voreingestellte Soll-Temperatur als auch die reale Ist-Temperatur im Bereich von 160 °C bis 480 °C (bzw. 320 °F bis 896 °F) an. Zur Schonung der Hardware ist eine automatische Sleep-Funktion integriert, die nach 10 Minuten Inaktivität die Temperatur auf materialschonende 200 °C absenkt.

• 70 W Systemleistung: Liefert genug thermische Reserve, um die Temperatur auch bei Kontakt mit Masseflächen (Ground Planes) stabil zu halten.
• 8 Sekunden Aufheizzeit: Minimiert Wartezeiten auf der Workbench und ermöglicht spontane Modifikationen ohne lange Vorlaufzeit.
• Kombinierte Heizelement-Spitzen (N12): Der integrierte Aufbau sorgt für eine exzellente thermische Kopplung und erlaubt einen schnellen, werkzeuglosen Spitzenwechsel.
• CH-Preset-Funktion: Erlaubt das direkte Abspeichern und Abrufen häufig genutzter Temperaturwerte per Tastendruck für unterschiedliche Lot-Typen.

Workbench & Anwendung

Die Station arbeitet mit einer primären Spannungsversorgung von 220–240 V AC, während der Mikro-Lötkolben intern mit einer sicheren Niederspannung von 20 V betrieben wird. Der Lötkolben selbst ist kompakt konstruiert und wird über ein flexibles, hitzebeständiges Silikonkabel (1,3 m Länge) versorgt, das bei Kontakt mit der heißen Spitze nicht schmilzt. Dank des schlanken Griffs lässt sich das Werkzeug wie ein Stift führen, was die Platzierung von Lot auf feinsten Platinenstrukturen im 1,27-mm- oder 2,54-mm-Raster vereinfacht.

Praxis-Tipps & Stolperfallen

Aufgrund der ultrakurzen Aufheizzeit und der hohen Leistungsdichte der N12-Cartridges neigen die Spitzen bei Inaktivität ohne Schutzschicht zur schnellen Oxidation. Nutze den automatischen Standby-Modus und benetze die Spitze vor dem Ablegen im Ständer immer mit frischem Lötzinn. Zur Reinigung liegt der Station sowohl ein klassischer, feuchter Schwamm als auch eine Messingwolle-Kugel bei. Bei der Arbeit mit empfindlichen CMOS-Gattern oder Sensor-ICs sollte die Messingwolle bevorzugt werden, da sie im Gegensatz zum nassen Schwamm keinen thermischen Schock an der Beschichtung der Mikro-Spitze verursacht.
