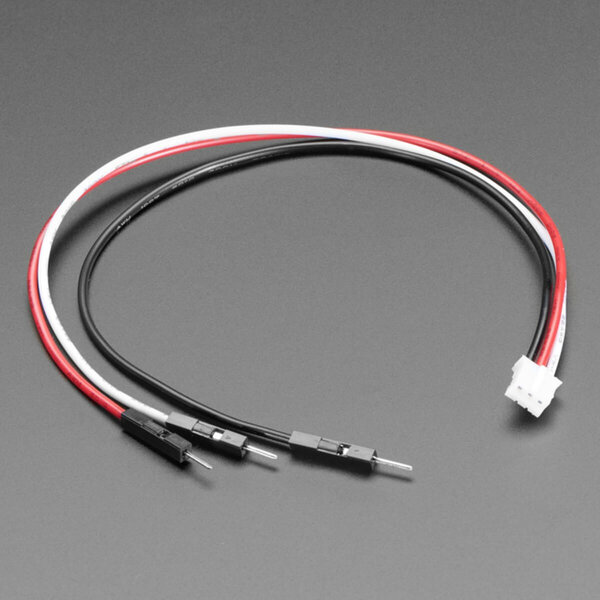

STEMMA JST PH 2mm 3-Pin auf Male-Header-Kabel, 200mm

Beschreibung

STEMMA JST PH 2mm 3-Pin auf Male-Header-Kabel – 200mm Adapterkabel für Breadboard & GPIO

Viele Adafruit-Breakouts, Sensoren und LED-Module kommen mit einem JST PH 2mm 3-Pin-Buchsenanschluss – dem STEMMA-Standard für analoge, digitale und PWM-Signale. Dieses Kabel schlägt die Brücke von diesem Stecker zu drei einzelnen 0,1"-Male-Dupont-Pins, die direkt ins Breadboard oder in einen weiblichen GPIO-Header passen. 200mm Kabellänge geben genug Spielraum, ohne dass Kabelmanagement zum Projekt wird.

Kabelaufbau & Anschlüsse

Auf der einen Seite sitzt eine verpolungssichere JST PH-Buchse mit 2,0mm Raster – der Standardanschluss im STEMMA-Ökosystem für 3-Pin-Verbindungen (Analog/Digital/PWM). Auf der anderen Seite drei einzelne Male-Header im 2,54mm-Standardraster, die in jede Standardbuchsenleiste oder jedes Steckbrett passen. Die Adern sind farbkodiert.

• Schwarz (GND) – Masseleitung; direkt an GND des Microcontrollers oder Breadboard-Rail.
• Rot (V+) – Versorgungsspannung; STEMMA-Geräte akzeptieren je nach Board 3,3V oder 5V – vor dem Anschluss im Datenblatt des Breakouts nachsehen.
• Weiß (Signal) – Datensignal; flexibel einsetzbar als Analogeingang, Digitalein-/-ausgang oder PWM-Leitung, z.B. für NeoPixel-Streifen oder Servo-Signale.
• Gesamtlänge inkl. Stecker: ca. 200mm – passend für typische Breadboard-Aufbauten ohne störende Kabelschlangen auf der Werkbank.

Workbench & Kompatibilität

Die Male-Header-Seite passt mit ihrem 2,54mm-Raster auf jedes Standard-Steckbrett sowie auf weibliche Dupont-Buchsenleisten. Der JST-PH-Stecker ist mechanisch nicht kompatibel mit STEMMA QT (JST SH, 1,0mm Raster) – das ist der häufigste Verwechslungsfehler. Wer Qwiic- oder STEMMA-QT-Boards hat, braucht ein anderes Kabel. Seeed Grove-Buchsen hingegen nehmen den JST PH physisch auf, da beide ein 2,0mm-Raster teilen – elektrisch aber trotzdem Pinbelegung prüfen.

Logikpegel hängen vom angeschlossenen Breakout ab, nicht vom Kabel selbst. STEMMA-Boards arbeiten je nach Gerät mit 3,3V oder 5V; ein Level-Shifter ist nur nötig, wenn Microcontroller und Sensor unterschiedliche Logikpegel erwarten. Der JST PH ist laut JST-Spezifikation auf 2A ausgelegt – für einfache Sensoren und kleine LED-Anwendungen völlig ausreichend, für größere NeoPixel-Setups mit mehr als 2A Gesamtstrom sollte Strom direkt über Klemmen zugeführt werden.

Praxis-Tipps & Stolperfallen

Der JST-PH-Stecker rastet mit einem spürbaren Klick ein, lässt sich aber ohne Werkzeug wieder lösen – einfach den Kunststoffriegel leicht zur Seite drücken, nicht am Kabel ziehen, sonst ermüdet die Verriegelung schnell. Beim Einstecken der Male-Header ins Breadboard auf die Farbkodierung achten: Rot nicht blind auf 3,3V-Rail legen, wenn das Breakout nur bis 3,3V toleriert. Für dauerhafte Installationen abseits des Prototypentischs empfiehlt sich ein Blick auf die Version mit Female-Socketheadern (Adafruit #3894), die sich besser gegen versehentliches Abstecken sichern lässt.

Dokumentation

JST PH Connector Datenblatt.
