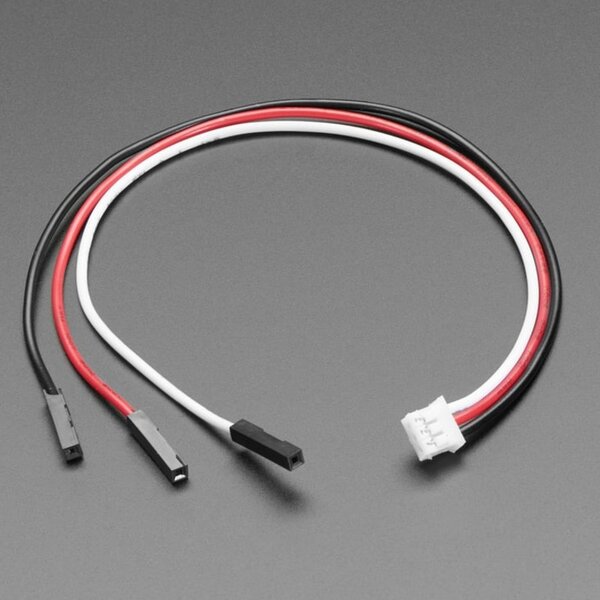

STEMMA JST PH 2mm 3-Pin auf Buchsenkabel 200mm

Beschreibung

STEMMA JST PH 2mm 3-Pin auf Female-Socket-Kabel – 200mm für GPIO-Pinleisten & Breakout-Header

Viele Microcontroller-Boards und Breakouts haben ihre Signalpins als Male-Stiftleisten herausgeführt – Raspberry Pi GPIO, Arduino-Header, Feather-Pinleisten. Dieses Kabel verbindet genau dort: Auf der einen Seite die JST PH 2mm 3-Pin-Buchse des STEMMA-Ökosystems, auf der anderen drei einzelne 0,1"-Female-Dupont-Buchsen, die direkt auf Male-Pins aufgesteckt werden. Der funktionale Unterschied zur Male-Header-Version ist entscheidend – Female Sockets halten mechanisch zuverlässiger auf Pinleisten als Male Header im Steckbrett.

Kabelaufbau & Anschlüsse

Der JST PH-Stecker mit 2,0mm Raster rastet verpolungssicher am STEMMA-Breakout ein. Die Female-Socket-Seite folgt dem 2,54mm-Standardraster und klemmt sicher auf jeden einzelnen Male-Pin einer Stiftleiste. Drei farbkodierte Adern machen die Zuordnung eindeutig.

• Schwarz (GND) – Masse; direkt auf den GND-Pin des Microcontrollers oder Breakouts stecken.
• Rot (V+) – Versorgungsspannung 3,3V oder 5V je nach angeschlossenem STEMMA-Gerät – vor dem Anschluss Datenblatt des Breakouts prüfen.
• Weiß (Signal) – Datensignal; einsetzbar als PWM-Ausgang, Analogeingang oder Digital-I/O, z.B. für NeoPixel-Datenleitung, Servo-Steuerung oder Sensorabfrage.
• Kabellänge 200mm inkl. Stecker – ausreichend Reichweite für getrennt montierte Komponenten, ohne dass das Kabel zur Stolperfalle wird.

Workbench & Kompatibilität

Die Female-Buchsen passen auf alle Male-Stiftleisten im 2,54mm-Raster: Raspberry Pi 40-Pin-GPIO, Arduino-Uno-Header, Adafruit Feather, Pico, Metro – überall dort, wo Pins offen herausstehen. Für Breadboard-Aufbauten mit freien Steckplätzen ist die Male-Header-Version (Adafruit #3893) die bessere Wahl, weil Female Sockets nicht direkt ins Steckbrett passen. Der JST-PH-Stecker ist nicht kompatibel mit STEMMA QT (JST SH, 1,0mm Raster) – das ist die häufigste Verwechslung im STEMMA-Ökosystem. Seeed-Grove-Buchsen nehmen den JST PH physisch auf (gleiches 2,0mm-Raster), aber die Pinbelegung muss individuell geprüft werden.

Der JST-PH-Kontakt ist laut JST-Spezifikation auf 2A ausgelegt. Für Sensorversorgung, NeoPixel-Kleinprojekte und Analogsignale völlig ausreichend – bei größeren LED-Setups mit mehr als 2A Gesamtstrom Stromzufuhr über dedizierte Klemmen führen.

Praxis-Tipps & Stolperfallen

Female-Buchsen auf Male-Pins sind zwar mechanisch stabiler als Male Header im Steckbrett, aber nicht gegen versehentliches seitliches Abziehen gesichert. Wer das Kabel in einem Gehäuse oder beweglichen Aufbau einsetzt, sollte die Verbindung zusätzlich mit einem kleinen Kabelbinder oder Heißkleber sichern. Beim Aufstecken auf einen GPIO-Header immer anhand der Farbkodierung orientieren und Pin-1-Markierungen auf dem Board beachten – eine falsch aufgesteckte Female-Buchse auf einem Raspberry-Pi-GPIO lässt sich nicht durch die mechanische Verpolungssicherung des JST-Steckers retten.

Dokumentation

JST PH Connector Spezifikation.
