Beschreibung

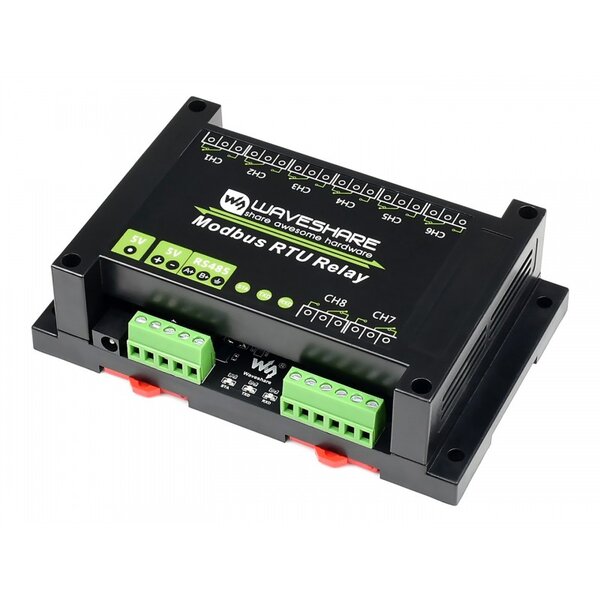

Dies ist ein industrielles 8-Kanal-Relaismodul, das über den RS485-Bus gesteuert wird und das Modbus RTU-Protokoll verwendet. Es verfügt über eingebettete Schutzschaltungen wie Stromisolierung, magnetische ADI-Isolation und eine TVS-Diode. Das ABS-Gehäuse wir mitgeliefert. Das Modbus RTU Relais ist sehr einfach zu bedienen. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es die ideale Wahl für industrielle Steuergeräte und/oder Anwendungen mit hohem Kommunikationsbedarf.
Eigenschaften
- Konfigurierbare Geräteadresse (1~255), mehrere Geräte können am RS485-Bus kaskadiert werden
- Mit Flash-on- und Flash-off-Funktion, durch Übergabe des Arguments an den Befehl ist es möglich, das Relais für eine Weile einzuschalten und dann automatisch zu schließen
- Onboard-Unibody-Netzteilisolierung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss
- Onboard-Unibody-ADI-Magnetisolation, ermöglicht Signalisolation, hohe Zuverlässigkeit, starke Entstörung, geringer Stromverbrauch
- Onboard-TVS (Transient Voltage Suppressor), Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzsicher und antielektrostatisch
- Integrierte Optokoppler-Isolierung, verhindert Interferenzen durch einen externen Hochspannungskreis, der mit dem Relais verbunden ist
- Verpolungssichere Schaltung, verhindert, dass die Schaltung versehentlich durch falschen Anschluss beschädigt wird
- Hochwertiges Relais, Kontaktbelastung: =10A 250VAC/30VDC
- Schienenmontiertes ABS-Kunststoffgehäuse, einfach zu installieren, sicher in der Anwendung
- 3 LEDs zur Anzeige des MCU-Status und Signalübertragungsstatus
Spezifikationen
- Versorgungsspannung: 5V
- Kommunikationsschnittstelle: RS485
- Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- Standard-Kommunikationsformat: 9600, N, 8, 1
- Relaiskanäle: 8
- Kontaktformular: 1NO 1NC
- Kommunikationsprotokoll: Standardprotokoll Modbus RTU
- RS485-Adresse: 1~255
- RS485-Anschlussschutz: 600 W Blitzschutz und Überspannungsschutz, 15 kV ESD-Schutz (reservierte 120-R-Abgleichwiderstand-Lötpads) LED-Anzeigen: STA: MCU-Anzeige, blinkt weiter, wenn die MCU normal funktioniert / TXD: TX-Anzeige, leuchtet beim Senden von Daten / RXD: RX-Anzeige, leuchtet beim Datenempfang
