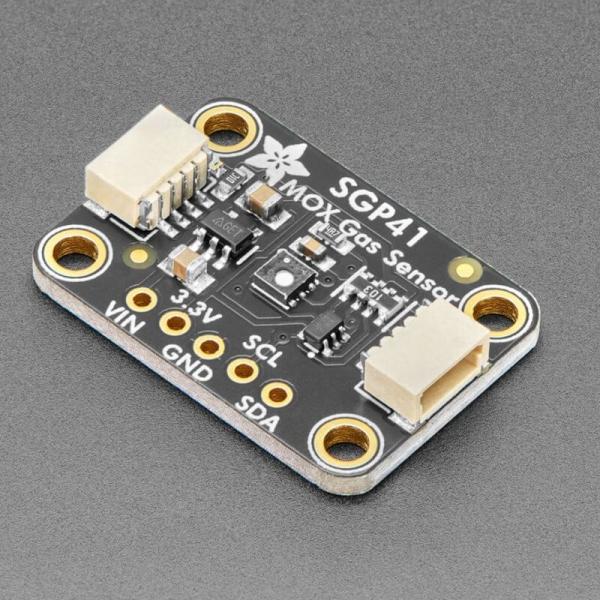

Adafruit SGP41 – VOC & NOx Gassensor mit I2C und STEMMA QT

Der SGP41 von Sensirion ist ein MOX-Gassensor für Luftqualitätsmessungen, der gleichzeitig flüchtige organische Verbindungen (VOC) und Stickoxide (NOx) erfasst. Im Gegensatz zu älteren Sensoren liefert er keine direkten ppm-Werte, sondern zwei stabile Indexwerte, die sich gut für Trendanalysen und Regelungen eignen.

Die Kommunikation läuft über I²C, inklusive kompletter Sensorsteuerung intern – Heizer, Messzyklen und Auswertung sind bereits integriert. Das spart dir analoge Frontends und Timing-Probleme. Für typische Indoor-Projekte wie Lüftungssteuerung, Smart Home oder Monitoring reicht ein einziger Bus.

Hardware & Architektur

Im Chip arbeiten zwei getrennte MOX-Heizelemente: eines optimiert für VOC, eines für NOx. Diese “Multi-Pixel”-Struktur liefert differenziertere Messwerte als Single-Sensor-Designs. Ein interner Mikrocontroller übernimmt Heizprofile, ADC und Signalaufbereitung.

Die Ausgabe erfolgt als Rohwerte oder über den Sensirion Gas Index Algorithmus (extern berechnet), der die Signale in verständliche Skalen überführt.

• Zwei MOX-Sensorpixel – getrennte Messung von VOC und NOx für bessere Differenzierung
• Gas Index 1–500 – direkt nutzbare Kennzahl für Luftqualität ohne eigene Kalibrierlogik
• Kein Clock Stretching – stabil auf Plattformen wie Raspberry Pi ohne I2C-Timing-Probleme
• Interne Heizsteuerung – kein PWM oder Analogdesign nötig, reduziert Entwicklungsaufwand
• Feuchte-/Temperaturkompensation – genauere Werte durch externe Sensordaten via I2C

Workbench & Anschlüsse

Das Breakout ist vollständig auf schnelles Prototyping ausgelegt. Zwei JST-SH Ports (1.0mm) ermöglichen Daisy-Chaining im Qwiic/STEMMA QT System. Kein Löten erforderlich, solange du im Ökosystem bleibst.

Für klassische Aufbauten sind alle Pins im 2.54mm Raster herausgeführt. Ein integrierter Regler und Level-Shifter sorgen dafür, dass sowohl 3.3V- als auch 5V-Controller problemlos funktionieren.

• STEMMA QT / Qwiic – direkt steckbar, reduziert Verkabelungsfehler
• 2.54mm Header – breadboard-kompatibel für flexible Prototypen
• Logikpegel 3.3V/5V – sicherer Betrieb mit Arduino, ESP32 und Raspberry Pi
• I2C-Adresse 0x59 – fest, bei mehreren Sensoren ist ein Multiplexer nötig
• Stromaufnahme typisch < 50mA – durch Heizelemente höher als bei reinen Digital-Sensoren

Praxis-Tipps & Stolperfallen

MOX-Sensoren brauchen Einlaufzeit. Direkt nach dem Einschalten sind die Werte instabil – mehrere Minuten bis Stunden sind normal. Für reproduzierbare Ergebnisse sollte der Sensor dauerhaft betrieben werden.

Absolute Messwerte sind weniger relevant als Trends. Ohne Referenzkalibrierung liefern VOC/NOx-Sensoren keine exakten Konzentrationen. Dafür sind sie sehr gut darin, Veränderungen zu erkennen – etwa steigende Belastung in Innenräumen.

Die Feuchtekompensation bringt messbare Verbesserungen. Kombiniere den Sensor mit einem SHT31 oder ähnlichen Sensor und übergib die Werte regelmäßig.
